名稱：科建儀器

成立時間：2003年

專營：膠黏力學測試儀器、環境測試儀器、涂布制樣類、光學檢測儀器、輔材儀器設備、制品印刷儀器設備

拉力試驗機用于測試各種材料的靜載、拉伸、壓縮、彎曲、剪切和剝離等力學性能。適用于測試塑料片材、管材、異型材、塑料薄膜、橡膠、電線電纜等各種物理機械性能。它是材料開發、物性測試、教學研究、質量控制等不可缺少的測試設備。

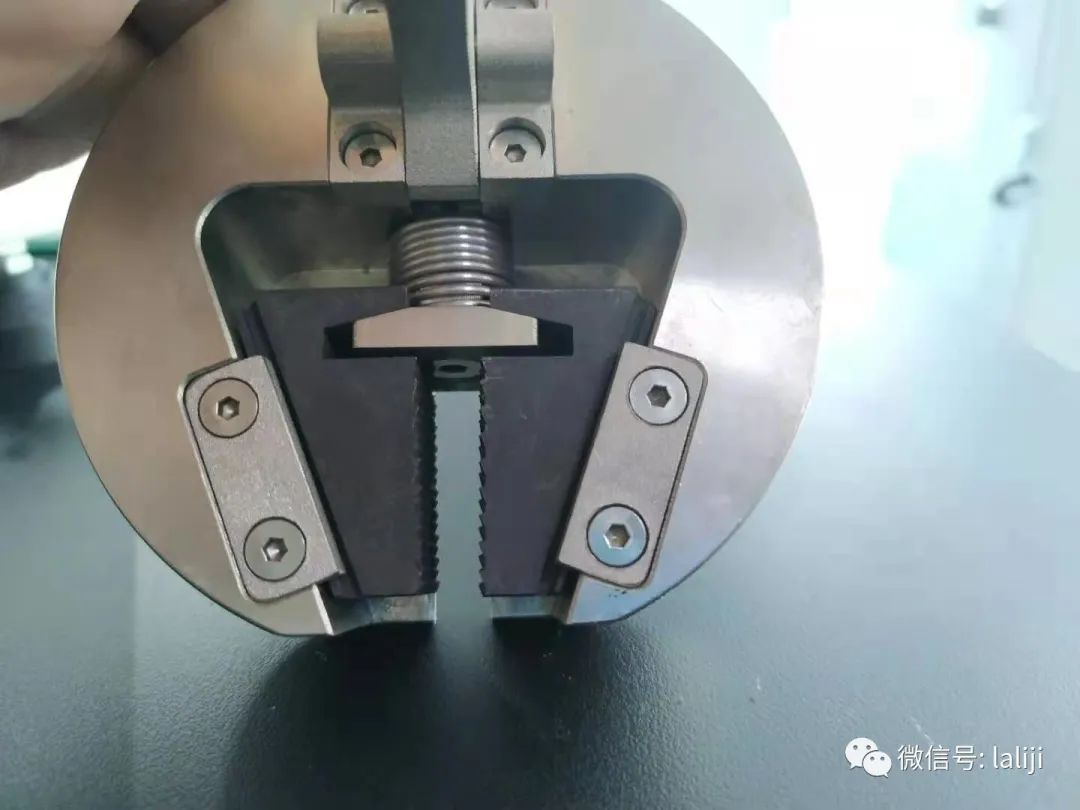

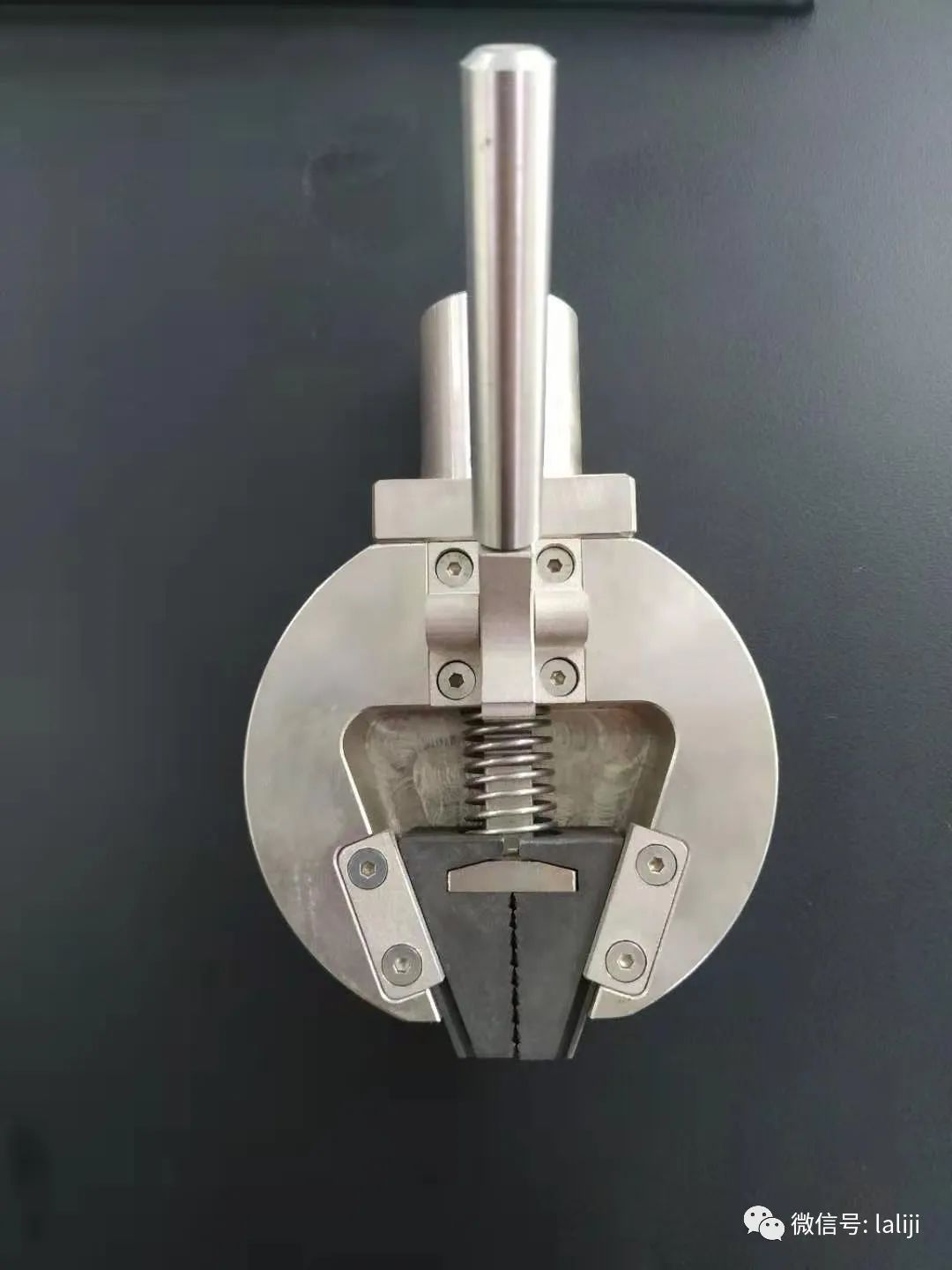

拉伸機夾具是儀器的重要組成部分， 不同的材料需要不同的固定裝置，這也是測試順利進行和測試結果準確性的重要因素。拉伸試驗機在使用過程中會打滑。是什么原因？編輯總結，原因可以分為兩類：人為因素和設備因素。

人為因素

操作人員在測試過程中未按照正確的測試方法進行操作。有兩個主要因素：樣品的夾緊長度短和夾具的鉗口選擇不當。

1、鉗夾的鉗口選擇不當。拉伸試驗機的夾具具有多種不同的規格和夾持面。不同的樣品用于不同的夾具。一些操作員在測試過程中使用大鉗口夾住小部分樣品，或使用小夾具夾住較大的樣品，出現夾具與樣品不緊密接觸，從而顯著降低了摩擦系數。會導致夾具的鱗狀尖峰被非正常磨平，并且摩擦力大大降低。當試樣上的力逐漸增加而達到較大的靜摩擦力時，試樣將打滑，從而導致表面產生虛假的屈服現象。

2、測試夾持長度相對較短。使用測試機夾具的正確方法應該是，當試件的夾緊長度與夾具齒面的長度相同時，首先在人工控制的幫助下推動鉗口使其看起來像在夾緊面上。然后，通過測試機梁的移動將初始摩擦力加載到樣品上。當摩擦力拉動夾具口（楔形嘴）時，軸向張力越大，產生的夾緊力就越大，試驗機就將試樣品夾緊，帶有兩個傾斜表面的楔形嘴設計用于承受均勻的壓縮應力。但是，一些操作員沒有按照測試機的使用要求進行操作。樣品夾持長度短，或樣品處理長度過短，導致在楔形口的傾斜表面上受力不均勻，楔形口的局部應力遠遠超過材料。楔形嘴的屈服強度發生塑性變形，嚴重向外彎曲，并且楔形嘴的傾斜表面塌陷或磨損。在這種情況下，如果夾具將繼續使用，從而減小了楔形嘴的角度，惡化了夾具主體的應力狀態并導致打滑。

設備原因

設備原因主要有拉力機在拉試樣時由于氧化鐵皮落入楔形塊斜面而引起打滑。金屬試樣在進行拉拔過程中產生金屬氧化鐵皮，氧化鐵皮會落入到楔形塊與夾具相結合的斜面中，使得斜面的平整度被破壞、表面粗糙度嚴重下降，使楔形口（楔形塊）運動不靈活，在拉力不斷增加時，楔形塊沿燕尾斜面的滑動中產生爬行（跳躍行進）。拉伸加載過程中時常出現的叭、叭之聲，就是這樣產生的。這就是通常所說的打滑。

廣東·東莞·萬江莫屋第二工業區致富路2號

聯系人：13925540756盤先生

聯系人：15817797557譚先生

精選留言

用戶設置不下載評論
