塑料薄膜拉伸強度的試驗原理是，在塑料標準試樣的長度方向施加逐漸增加的拉伸載荷，使之發生變形直至破壞，試樣破壞時所需要的最大拉伸應力就是拉伸強度。試樣拉伸長度的變化用斷裂伸長率表示。在應力-應變曲線的屈服點之前的直線段上，選取適當的應力和應變,便可求出塑料薄膜的彈性模量。

具體測試方法包括以下幾點：

①按照國家標準GB 6672測量試樣厚度，每個試樣在標線內測量三個點的厚度，取算術平均值，精確到1um。

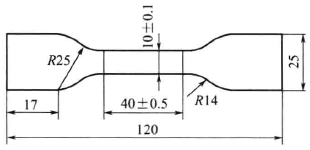

②在試樣平行部分作標線，此標線不應該對測試結果有影響。

③夾持試樣，應使試樣的縱軸與試驗機的上、下夾具中心連線相重合，并且松緊合適。

④按測試標準規定速度開動試驗機進行拉伸試驗。

⑤試樣斷裂后，讀取載荷和標線間距的伸長量。如果試樣在標線之外的某部位斷裂，應取新試樣重做試驗。

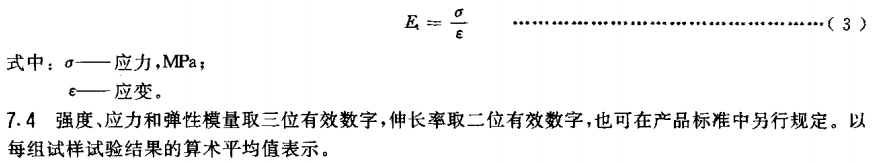

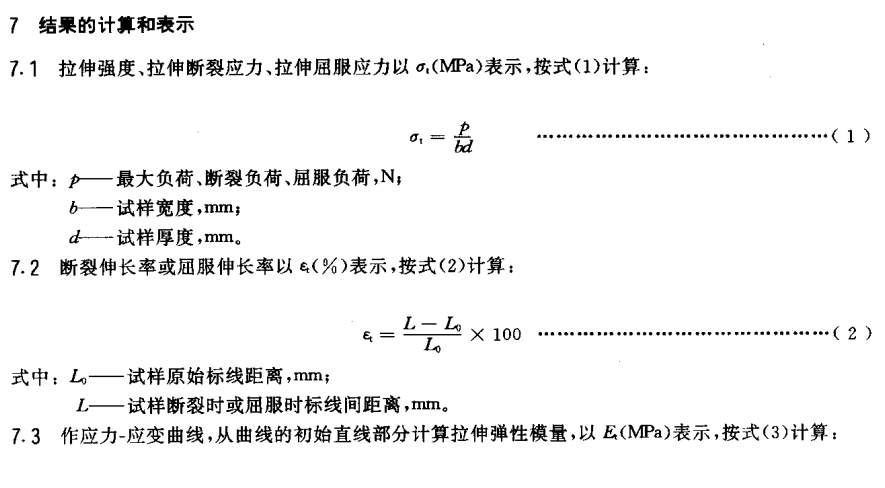

⑥測量彈性模量時，應安裝、調整測量變形記錄儀，記錄載荷和變形量。計算拉伸強度、斷裂伸長率和彈性模量。

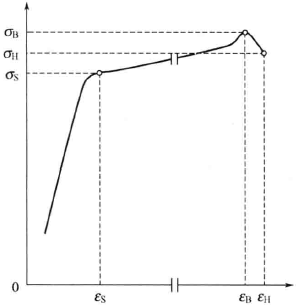

在實際包裝使用過程中，塑料薄膜的拉伸強度有一個限制范圍。在這個范圍內，變形后的薄膜可以恢復原狀。但是，若拉伸強度超出這個范圍，則變形后的薄膜不能恢復。通常選用屈服強度作用塑料薄膜的使用極限，如上圖所示，σS、σB分別代表屈服強度、拉伸強度。屈服強度指試樣在屈服點所受的拉伸力，其特征為薄膜在延伸的過程中，拉伸力沒有明顯的增加，應力-應變曲線在這時呈現出相對水平的趨勢。需要注意的是，塑料薄膜的縱向拉伸和橫向拉伸一般是不相同的。

KJ-1066A膠粘劑剪切強度試驗機是一款專業用于測試各種軟包裝材料拉伸性能等力學特性的電子拉力試驗機;試驗通過位于動夾頭上的力值傳感器和機器內置的位移傳感器采集數據的變化，可測試塑料薄膜、復合材料、軟質包裝材料、塑料軟管、膠粘帶、醫用貼劑等產品的拉伸、剝離、變形、撕裂等力學性能。
