一、附著力是怎樣產生的？

       兩種不同物質接觸部分間的相互吸引力。這種吸引力是兩種物質分子間存在著相互作用的吸引力的一種表現，只有當兩種物質分子間的距離非常小時(小于10-8米)才能顯示出來。因為從微觀角度看，固體的表面往往是凸凹不平的，所以兩種固體接觸時不能顯示出附著力的作用。由于液體與固體能夠密切接觸，因此液體與固體間就能顯示出附著力的作用。液體浸潤固體的現象，就是由于在與固體相接觸的液體附著層中，附著力發生作用的結果，當附著力大于液體的內聚力時，液體就會浸潤固體。

二、影響附著力的因素

    漆膜與被涂面之間通過物理和化學作用結合在一起的堅牢程度。被涂面可以是裸露底材，也可以是涂漆底材，這種結合力是由漆膜中聚合物的極性基團(如羥基或羧基)與被涂物表面的極性基相互作用而形成的。

三、常用附著力測試方法—百格法

    使用百格法測試附著力需要對產品進行破壞，不適合來料檢驗與出貨檢驗，而且用時較長。

    而且一般來料或出貨檢驗，檢測的是被浸潤的固體表面。所以用的最多的是標準液體來檢測固體表面效果，一般用達因筆測試或者更為精準的接觸角測定。

達因筆測量如圖

    在使用達因筆測量固體表面效果時，會出現三種情況，均勻的線條、液滴化無法形成線條、線條擴散更寬。以這三種情況來分析固體表面處理效果。達因筆測試方法簡單，快捷。但也會出現模棱兩可的情況，只能確定大概范圍，且達因筆本身就分幾種達因范圍值，達因筆還有使用有效期限，一般為三個月左右。

接觸角測定儀

    接觸角的測試功能繁多，主要有水滴角、固體表面能計算、液體表面張力、滾動角、粘附功等等，在來料和出貨檢驗中最常用的是水滴角測量。

    在水滴角測量中，滴液到固體表面，會形成一個圓或橢圓一部分的形狀。

    圖中藍色線與液、固相接線重合，紅色線上部分與水滴外輪廓完全重合，綠色線為藍線與紅線相交點做紅色弧的切線，可以得出平均角度為75.352°，讀數至小數點后三位。

    水滴角測量方法缺陷是水的蒸發速度快，水滴與固體接觸后一直在揮發，由于接觸面積不變，水體積減少，水滴角會越來越小。故在和客戶對比水滴角角度時，要先統一滴液后幾秒時測量的角度為準。

    前面說到，固體影響附著力的是表面極性基團，廣東科建儀器有限公司推出的半自動接觸角測量儀的軟件可以計算出固體表面的極性分量，表面能計算方式有很多，我們選用OWRK法，水滴角為92.5，使用二碘甲烷為油滴角，帶入公式可得：表面能是19.731，其中4.206為此固體表面極性分量，15.526為色散分量。如下圖

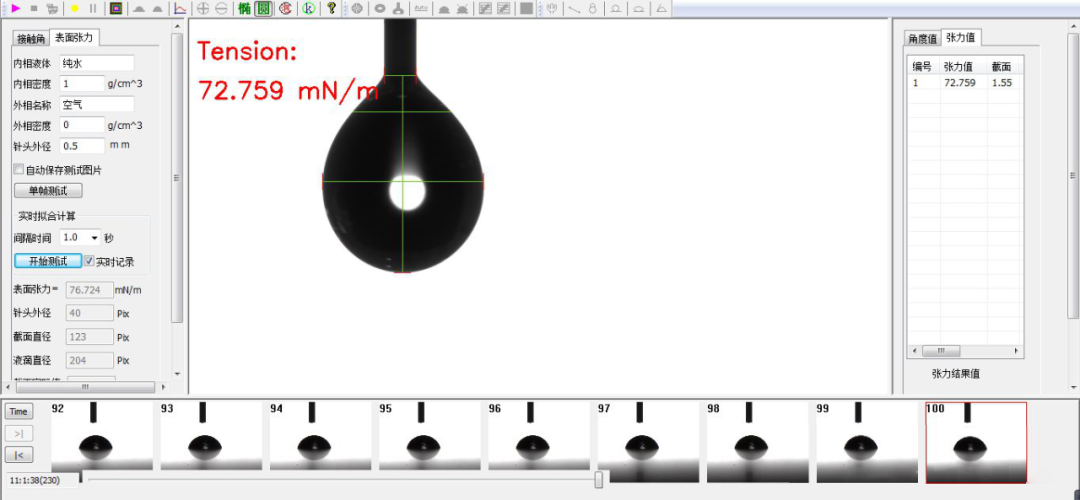

液體表面張力測量，可檢驗液體純度。

黏附功計算

    在膠帶涂布、模切行業中，如今使用水滴角替換達因筆測量固體表面處理效果越來越多，水滴角優勢越來越明顯，減少肉眼觀察誤差，蒸餾水作為測試液體方便統一，以水滴角角度作為判定材料表面效果簡單直觀。
